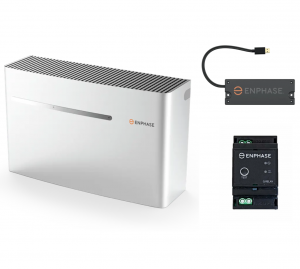

10,5 kWh 1-fase Enphase 10T IQ Batterijsysteem

Enphase IQ Battery 10T

De Enphase IQ Battery 10T is onderdeel van de nieuwste generatie Enphase batterijen. De batterij bestaat uit drie 3T basiseenheden, wat optelt tot een totale bruikbare opslagcapaciteit van 10,5 kWh. De IQ Battery 10T bevat twaalf geïntegreerde IQ8X micro-omvormers met een totaalvermogen van 3,84 kW. Door de geïntegreerde micro-omvormers zijn er geen hybride omvormers of extra opslagomvormers nodig. De IQ Batterij 10T bevat verder een cover kit met behuizing, een wandmontagebeugel en een interconnectkabel voor bedrading tussen batterijen. Wanneer de IQ batterij de garantietermijn van 15 jaar defect raakt is vervanging hiervan kosteloos. Wat u nodig hebt voor een werkend batterijsysteem: De Enphase IQ Battery 3T of 10T. Een Enphase IQ Gateway Metered (niet de Gateway standard) én het juiste aantal CT-spoelen. Een Enphase communicatie-adapter. Deze zorgt voor de communicatie tussen de Gateway en de batterijen. Een extra 1-fase Q Relay voor de micro's in het batterijsysteem. De Enphase IQ battery wordt beheerd met de Enphase Enlighten app of de MyEnlighten-webtoepassing. Met deze app kunt u de status van het systeem in één oogopslag bekijken. Zo toont de app overzichten van de energieproductie, het verbruik en de opslag.

Enphase monitoring

De Envoy-S, (Metered, single & multi phase) is een communicatiegateway. Dit systeem stuurt gegevens tussen de PV-installatie en Enphase over en weer. Enerzijds worden gegevens vanaf het PV systeem naar Enphase gestuurd om ze in te kunnen zien via bijvoorbeeld Enphase Enlighten. Anderzijds worden er automatisch systeem- en software updates vanaf Enphase naar de micro-omvormers. Om de monitoring in te kunnen stellen heeft u een Enphase 'Installer account' nodig. Bij het instellen van de monitoring kunt u dit aangeven. U kunt dan gebruik maken van alle functionaliteiten van het monitoring platform. Bij een particulier account is de functionaliteit beperkter. Als u een Installer account heeft levert Enphase service en garantie direct aan u.

Enphase Enlighten

Enphase Enlighten laat alle belangrijke informatie in één oogopslag zien, met de mogelijkheid om dieper in bepaalde gegevens te duiken. Opbrengst, verbruik, eventuele opslag van energie enzovoort.

Enphase IQ Cover 10T

Dit losse component is een behuizing voor de IQ Battery 10T.

Het Enphase Q-relais is de overspanningsbeveiliging van de Enphase IQ micro-omvormers. In Nederland is een mechanische afsluiter verplicht voor een micro-omvormer systeem. Deze zijn beschikbaar in de vorm van een relais. Iedere IQ string moet dan ook worden voorzien van een Q-relais. Het Externe Relais voor de IQ - 1PH is geschikt voor enkelfasige PV installaties. Deze wordt in de PVBox of meterkast aangesloten aan de PV zijde. Bij de enkelfase variant wordt het stroomnet aan de bovenzijde aangesloten, de PV installatie aan de onderzijde. Zonder het Enphase Q-relais voldoet uw systeem niet aan de NEN1010 norm.

De Enphase Ensemble communication kit zorgt voor de communicatie tussen de IQ Gateway Metered en de IQ batterijen. De kit wordt aangesloten op de IQ Gateway met een USB. De communicatie gebeurt dan draadloos via een 2,4Ghz-bandcommunicatie. Let op: de kit werkt alleen met de IQ Gateway Metered en niet met de IQ Gateway Standard. Het bereik van de communication kit wordt beïnvloed door afstand en de obstakels hier tussenin. Zorg er tijdens de installatie altijd voor dat:

• De afstand tussen de communication kit en de IQ Batterij niet groter is dan circa 20 meter, wanneer er géén obstakels tussen de apparaten zijn.Als er wél obstakels tussen de apparaten zijn, de afstand niet groter is dan circa 9 meter.
• Er niet meer dan 2 muren tussen de apparaten aanwezig zijn.
• Er geen metalen obstakels tussen de apparaten aanwezig zijn. Zorg er daarbij voor dat er verder geen interferentie of ruis tussen de kit en de IQ Batterij bestaat. Als er niet aan de bovenstaande eisen voldaan kan worden, moet de extender gebruikt worden.
