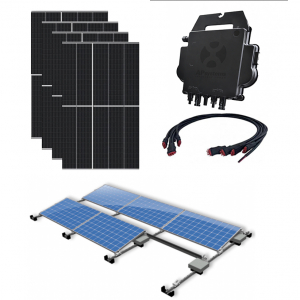

Risen Titan-S 5740 Wp 14x 410 Wp Mono Black frame APSystems micro omvormers|Platdak Zuid opstelling|Compleet pakket

Risen Titan-S 410 Wp Mono Black frame 1754×1096×30 mm

Dit Risen Titan-S 410 Wp zonnepaneel beschikt over een zeer hoog vermogen. Deze zonnepanelen zijn uitgerust met de innovatieve triple-cut monokristallijn celtechnologie, waardoor een hoge efficiëncy wordt behaald. De temperatuurcoëfficient bedraagt slechts 0,34, waardoor dit paneel ook buitengewoon goed presteert bij hogere temperaturen. De vermogensgarantie na 25 jaar bedraagt 84,8%. WarmteBeheer biedt op dit Risen paneel 15 jaar productgarantie.

• Type paneel: 120 (5x12+5x12) Mono PERC
• Module efficiency: 20,8%
• Vermogen: 410 Wp
• Vermogenstolerantie; + 3%
• Afmeting module (LxBxH): 1754x1096x30mm
• Kabellengte; 1200 mm (positief en negatief).
• Gewicht module: 21 kg
• Productgarantie: 15 jaar productgarantie
• Vermogensgarantie: 84,8% in 25 jaar

Risen Solar

Risen Technologies is een wereldwijde, leidende TIER 1 fabrikant. Het bedrijf is opgericht in 1986 en is vandaag de dag één van de meest toonaangevende bedrijven in de zonnepanelenindustrie. Research & Development afdeling een belangrijk onderdeel. Inmiddels heeft Risen o.a. kantoren in Duitsland, China, Australië, Mexico, India, Japan en in de VS. Risen is uitgegroeid tot een bedrijf met een productie capaciteit van 19.1GW.

APSystems DS3 micro omvormer

Op de derde generatie APSystems DS3 micro omvormer kunnen 2 zonnepanelen worden aangesloten. Het maximale continue uitgangsvermogen per kanaal bedraagt 440W. Met 2 onafhankelijke MPPT’s, gecodeerde Zigbee-signalen, profiteren de DS3 micro omvormers van een geheel nieuwe architectuur en zijn volledig compatibel met de QS1- en YC600-micro-omvormers. Doordat elk zonnepaneel een eigen MPPT heeft word er een maximale energieopbrengst opgewekt met het PV-systeem. De APSystems DS3 Micro-omvormer biedt geïntegreerde communicatie en verbindingsfuncties door gebruik te maken van de ECU-R of de ECU-C. Hierdoor is het nog gemakkelijker om de communicatie en prestaties van het PV-systeem in te zien. De nieuwe DS3-serie kan communiceren met elektriciteitsnetten via een functie die RPC (Reactive Power Control) wordt genoemd om fotovoltaïsche stroompieken in het net beter te beheren. Met een prestatie en een efficiëntie van 97%, een unieke integratie met 20% minder componenten, zijn de APsystems DS3L & DS3 een revolutie voor residentiële en commerciële PV. Het voordeel van micro omvormers is dat één falend zonnepaneel of schaduwvorming op één of meerdere panelen niet direct de hele reeks minder doet laten presteren. Omdat omvorming direct bij individuele zonnepanelen plaatsvindt, hebben APSystems micro omvormers een veilige wisselstroomspanning. Dit omdat de spanning per module lager is dan het totaal van een gehele string. Mocht er behoefte zijn de zonnepanelen installatie uit te willen breiden is dit direct mogelijk. Wanneer de micro omvormer binnen de garantietermijn van 10 jaar defect raakt is vervanging hiervan kosteloos. Garantie is uitbreidbaar tot 20 jaar.

Apsystemstoebehoren

EenAPS micro omvormer systeem bestaat uit een aantal delen;

• * Micro-omvormers: micro-omvormers werken onafhankelijk van elkaar. U haalt daarmee het optimale rendement uit uw systeem.
• * Het ECU communicatiesysteem; via deECU staat iedere omvormer in verbinding met de monitoring software (EMA)
• * Kabels: plug&play 2,5 mm² stekkers maken de aansluiting op APSystems micro-omvormers eenvoudig en veilig.
• * Accessoires: voor de aansluiting van het systeem zijn framesteunen, verbindingsklemmen en kabelaccessoires beschikbaar.

Apsystems monitoring

De ECU is een communicatiegateway. Dit systeem stuurt gegevens tussen de PV-installatie en APsystems. Om de monitoring in te kunnen stellen heeft u een APSystems 'Installer account' nodig. WarmteBeheer kan u hiervan voorzien

ValkPro+

De montagesystemen van Van der Valk Solar Systems voor platte daken zijn ontwikkeld met alle aandacht voor dak- en windbelasting en voldoen daarmee aan de hoogste veiligheidseisen. De ValkPro+ landscape montagesystemen voor platte daken blinken uit in eenvoud, degelijkheid en montagesnelheid.

Compleet montagesysteem

Het montagesysteem zal worden geleverd met rails, voor en achtervoetjes met paneelklemmen, rubber dakdragers en achterplaten. Als optie zijn o.a. zijplaten, kabelclips en ophoogblokken verkrijgbaar.

Ballast is niet inbegrepen. U ontvangt een ballastberekening bij de levering van het montagesysteem.

Windzone 1,2 en 3

De samenstelling van de standaardpakketten ValkPro+ landscape is gebaseerd op windzone 2 en 3. Windzone 1 betreft Noord-Holland boven het Noordzeekanaal (postcodes 1100 t/m 1999) en de Waddeneilanden. Alle standaard landscape montagepakketten tot en met 8 panelen zijn voorzien van ballastdragers, omdat de berekende hoeveelheid ballast niet op de tegeldragers kan worden geplaatst. Standaard landscape montagepakketten vanaf 9 panelen zijn niet voorzien van ballastdragers. Voor Windzone 1 dienen die te worden toegevoegd ten behoeve van de hoeveelheid ballast.

Let op; Bij landscape pakketten vanaf 9 panelen wordt de mogelijkheid tot het toevoegen van ballastdragers t.b.v. plaatsing in Windzone 1 aangegeven.

Standaard situatie

Er wordt uitgegaan van een standaard situatie; dit is een bebouwde omgeving, een dakhoogte van 6 meter en plaatsing in de middenzone van het dak. Indien het terrein onbebouwd is, minder dan 100 meter van zee ligt of als het dak hoger is dan 6 meter, adviseren wij eveneens uit te gaan van windzone 1.

Zijplaten

Indien panelen geheel of gedeeltelijk in de randzone worden geplaatst (afstand vanaf de dakrand die gelijk is aan 1/5 van de gebouwhoogte), dienen zijplaten te worden toegepast. Is dit montagesysteem voor Windzone 2 en 3 zonder ballastdragers? Voeg dan ballastdragers toe. Het landscape montagesysteem voor windzone 1 is altijd geschikt vanwege de daarbij berekende ballastdragers. Wij adviseren dan ook 50% meer ballast te plaatsen dan berekend in de standaard situatie.

Houd u zich altijd aan de installatievoorschriften van de fabrikant, zoals aangegeven in de installatiehandleiding!

VALKPRO+

De montagesystemen van Van der Valk Solar Systems voor platte daken zijn ontwikkeld met alle aandacht voor dak- en windbelasting en voldoen daarmee aan de hoogste veiligheidseisen. De ValkPro+ portrait montagesystemen voor platte daken blinken uit in eenvoud, degelijkheid en montagesnelheid.

Compleet montagesysteem

Het montagesysteem zal worden geleverd met rails, voor en achtervoetjes met paneelklemmen, rubber dakdragers en achterplaten. Als optie zijn o.a. zijplaten, kabelclips en ophoogblokken verkrijgbaar.

Ballast is niet inbegrepen. U ontvangt een ballastberekening o.b.v. een standaardsituatie bij de levering van het montagesysteem.

Standaard situatie

Er wordt uitgegaan van een standaard situatie; dit is een bebouwde omgeving, een dakhoogte van maximaal 6 meter en plaatsing in de middenzone van het dak.

Windzone 1,2 en 3

De samenstelling van de standaardpakketten ValkPro+ portrait is geschikt voor heel Nederland in een standaard situatie. Alle portrait montagepakketten tot en met 8 panelen zijn voorzien van ballastdragers, omdat de berekende hoeveelheid ballast niet op de tegeldragers kan worden geplaatst. Standaard portrait montagepakketten vanaf 9 panelen zijn niet voorzien van ballastdragers. Uitsluitend wanneer installatie van de panelen plaatsvindt in Windzone 1, d.i. Noord-Holland boven het Noordzeekanaal (postcodes 1100 t/m 1999) en de Waddeneilanden én installatie bovendien plaatsvindt buiten de standaard situatie, dienen ballastdragers te worden toegevoegd ten behoeve van de hoeveelheid ballast.

Let op; Bij portrait pakketten vanaf 9 panelen wordt de mogelijkheid tot het toevoegen van ballastdragers aangegeven voor deze situatie. Het aantal te plaatsen ballastdragers bedraagt 2 stuks voor elk paneel dat aan de voor-, achter- of buitenzijde wordt geplaatst.

Zijplaten

Indien geen sprake is van een standaardsituatie, bijvoorbeeld als panelen geheel of gedeeltelijk in de randzone worden geplaatst (afstand vanaf de dakrand die gelijk is aan 1/5 van de gebouwhoogte), of als de dakhoogte hoger is dan 6 meter, dienen zijplaten te worden toegepast. Het portrait montagesysteem tot en met 8 panelen is altijd geschikt voor zijplaten, vanwege de daarbij berekende ballastdragers. Vanaf 9 panelen dienen dan ook ballastdragers te worden toegevoegd. Wij adviseren in een niet-standaard situatie 50% meer ballast te plaatsen dan berekend in de standaard situatie.

Houd u zich altijd aan de installatievoorschriften van de fabrikant, zoals aangegeven in de installatiehandleiding!

VALKPRO+

De montagesystemen van Van der Valk Solar Systems voor platte daken zijn ontwikkeld met alle aandacht voor dak- en windbelasting en voldoen daarmee aan de hoogste veiligheidseisen. De ValkPro+ landscape montagesystemen voor platte daken blinken uit in eenvoud, degelijkheid en montagesnelheid.

Het montagesysteem zal worden geleverd met rails, voor en achtervoetjes met paneelklemmen, rubber dakdragers en achterplaten. Als optie zijn o.a. zijplaten, kabelclips en ophoogblokken verkrijgbaar.

Ballast is niet inbegrepen!

Ballastberekening is gebaseerd op postcodegebied waar wij standaard uitgaan van terreincategorie 2 en gebouw hoogte van zes meter.

ValkPro+ Galv roof carrier L=1500x1,5mm + coupling 87mm voor landscape opstellingen en ValkPro+ Galv roof carrier L=2300 x1,5mm + coupling 87mm voor portrait opstellingen. Dit is de standaard dakdragerlengte voor een optimale opbrengst op een plat dak.

ValkPro+ Galv roof carrier L=1300x1,5mm + coupling 87mm voor landscape opstellingen en ValkPro+ Galv roof carrier L=2000 x1,5mm + coupling 87mm voor portrait opstellingen. Gebruik van korte dakdragers verkort de rij-afstand met 30 cm t.ov de standaard dakdragers. Dit verminderd de opbrengst met ca. 3-4% t.o.v. de maximale opbrengst.

ValkPro+ RVS Hamerkopbout M8x20mm + ring en borgmoer per stuk 774221

APSystems 2,4 (6mm2) meter AC Bus kabel voor DS3 serie is een AC-kabel die de kruising vormt tussen de AC-connector van de AC-uitvoerzijde van de micro-omvormers en de netwerkaansluiting. Het product is CSA / TUV gecertificeerd. Drop lengte is 1,2 meter.

Benodigd: 1 Bus cable per omvormer.

De APSystems Y3 Waterafdichting einde van de AC kabel eindkap moet aan het einde van een enkelfasige trunkkabel worden gemonteerd. Hierdoor is binnendringenvan vocht niet meer mogelijk.

De APSystems Energy Communication Unit ECU is de informatie gateway voor de DS3 micro-omvormer serie. De module verzamelt de prestatie gegevens van elke afzonderlijke micro-omvormer en stuurt deze informatie naar een database, slechts verbonden met een enkele data en power kabel. Via de APsystems EMA applicatie, geeft de ECU u nauwkeurige analyses van elke micro-omvormer en elk zonnepaneel vanaf uw mobiel, tablet of computer. De gebruiksvriendelijke interface geeft u in enkele seconden toegang tot uw solar systeem. Standaard voorzien van Wifi en Zigbee.
