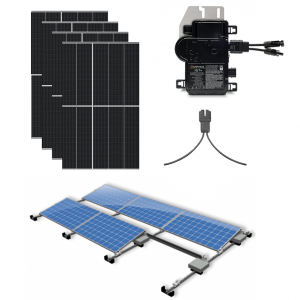

Trina Vertex- S 3080 Wp 7x Dual Glass 440 Wp N-type 1-fase Enphase micro omvormers| Platdak Zuid opstelling|Compleet pakket

Trina Vertex-S Dual Glass 440 Wp N-type I-TOPcon black frame 1762x1134x30mm

Dit Glas-Glas paneel heeft een vermogen van 440 Wp en heeft een buitengewoon hoge efficiëncy van 22%, dankzij hoogwaardige interconnect technologie. De lage temperatuurcoëfficient van 0,30 zorgt ervoor dat dit paneel uitzonderlijk goed presteert bij hogere temperaturen. Dit Glas-Glas paneel onderscheidt zich door zijn robuustheid, is uitstekend bestand tegen de invloed van ammonia, zout en vocht en voldoet aan de hoogste eisen met betrekking tot mechanische belasting en betrouwbaarheid. De N-type monocel kent een lage degradatie van slechts 0,4% per jaar. Trina Solar biedt 25 jaar productgarantie en een lineaire opbrengstgarantie van 87,4% na 30 jaar.

• Type paneel: Dual Glass N-Type, 144 cells
• Module efficiency: 22%
• Vermogen: 440 Wp
• Plustolerantie: tot +5W.
• Gehard glas voor- en achterzijde 1.6 mm
• Afmeting module (LxBxH): 1762x1134x30mm
• Gewicht module: 21 kg
• Productgarantie: 25 jaar
• Vermogensgarantie: 87,4% in 30 jaar

Trina Solar

Trina Solar is wereldwijd een van de grootste producenten van zonnepanelen. Opgericht in 1997 en sinds 2007 beursgenoteerd in New York. Het is daarmee een van de oudste zonnepanelen fabrikanten ter wereld. Trina Solar is een Tier 1 producent en wordt gezien als een van de meest financieel gezonde zonnepanelen fabrikanten ter wereld. Naast de TUV en MCS certificaten hebben Trina Solar zonnepanelen ook test-certificaten voor ammoniak, zoutspray, PID en zand. De panelen van Trina Solar presteren buitengewoon goed bij hoge temperaturen.

Datasheet Trina Vertex-S Dual Glass 440 Wp N-type I-TOPcon

Enphase IQ8AC Micro omvormer

De Enphase IQ8AC Micro Omvormer wordt per zonnepaneel ingezet en op de achterkant gemonteerd. Optimaal rendement, maximale betrouwbaarheid en extreme veiligheid zijn kernpunten van deze micro omvormer. Micro omvormers werken per module. Het voordeel hiervan is dat één falend zonnepaneel of schaduwvorming op één of meerdere panelen niet direct de hele reeks minder doet laten presteren. Bij traditionele omvormers is sprake is van actieve koeling; een bewegend onderdeel. Bewegende delen zijn altijd gevoeliger voor mankementen en zullen daardoor eerder vervangen moeten worden. Micro omvormers ondervinden dit niet en hebben tot zelfs 70% minder onderdelen dan stringomvormers. Omdat omvorming direct bij individuele zonnepanelen plaatsvindt, hebben Enphase micro omvormers een veilige wisselstroomspanning. Dit omdat de spanning per module lager is dan het totaal van een gehele string. Mocht er behoefte zijn de zonnepanelen installatie uit te willen breiden is dit direct mogelijk. Wanneer de micro omvormer binnen de garantietermijn van 25 jaar defect raakt is vervanging hiervan kosteloos.

Enphase toebehoren

Een Enphase micro omvormer systeem bestaat uit een aantal delen;

• * Micro-omvormers: micro-omvormers werken onafhankelijk van elkaar. U haalt daarmee het optimale rendement uit uw systeem.
• * Het Envoy-S communicatiesysteem; via de Envoy-S staat iedere omvormer in verbinding met de monitoring software (Enlighten)
• * Enlighten (software): Enphase Enlighten maakt de werking van het zonne-energiesysteem inzichtelijk.
• * Kabels: plug&play 2,5 mm² stekkers maken de aansluiting op Enphase micro-omvormers eenvoudig en veilig.
• * Accessoires: voor de aansluiting van het systeem zijn framesteunen, verbindingsklemmen en kabelaccessoires beschikbaar.

Enphase monitoring

De Envoy-S, (Metered, single & multi phase) is een communicatiegateway. Dit systeem stuurt gegevens tussen de PV-installatie en Enphase over en weer. Enerzijds worden gegevens vanaf het PV systeem naar Enphase gestuurd om ze in te kunnen zien via bijvoorbeeld Enphase Enlighten. Anderzijds worden er automatisch systeem- en software updates vanaf Enphase naar de micro-omvormers. Om de monitoring in te kunnen stellen heeft u een Enphase 'Installer account' nodig. Bij het instellen van de monitoring kunt u dit aangeven. U kunt dan gebruik maken van alle functionaliteiten van het monitoring platform. Een particulier account heeft een beperkter functionaliteit. Als u een Installer account heeft levert Enphase service en garantie direct aan u.

Enphase Enlighten

Enphase Enlighten laat alle belangrijke informatie in één oogopslag zien, met de mogelijkheid om dieper in bepaalde gegevens te duiken. Opbrengst, verbruik, eventuele opslag van energie enzovoort.

ValkPro+

De montagesystemen van Van der Valk Solar Systems voor platte daken zijn ontwikkeld met alle aandacht voor dak- en windbelasting en voldoen daarmee aan de hoogste veiligheidseisen. De ValkPro+ landscape montagesystemen voor platte daken blinken uit in eenvoud, degelijkheid en montagesnelheid.

Compleet montagesysteem

Het montagesysteem zal worden geleverd met rails, voor en achtervoetjes met paneelklemmen, rubber tegeldragers en achterplaten. Als optie zijn o.a. zijplaten, kabelclips en ophoogblokken verkrijgbaar.

Ballast is niet inbegrepen. U ontvangt een ballastberekening o.b.v. een standaardsituatie vóór de levering van het montagesysteem.

Windzone 1,2 en 3

De samenstelling van de standaardpakketten ValkPro+ landscape is gebaseerd op windzone 2 en 3. Windzone 1 betreft Noord-Holland boven het Noordzeekanaal (postcodes 1100 t/m 1999) en de Waddeneilanden. Alle standaard landscape montagepakketten tot en met 8 panelen zijn voorzien van ballastdragers, omdat de berekende hoeveelheid ballast niet op de tegeldragers kan worden geplaatst. Standaard landscape montagepakketten vanaf 9 panelen zijn niet voorzien van ballastdragers. Voor Windzone 1 dienen die te worden toegevoegd ten behoeve van de hoeveelheid ballast.

Let op; Bij landscape pakketten vanaf 9 panelen wordt de mogelijkheid tot het toevoegen van ballastdragers t.b.v. plaatsing in Windzone 1 aangegeven.

Standaard situatie

Er wordt uitgegaan van een standaard situatie; dit is een bebouwde omgeving, een dakhoogte van 6 meter en plaatsing in de middenzone van het dak. Indien het terrein onbebouwd is, minder dan 100 meter van zee ligt of als het dak hoger is dan 6 meter, adviseren wij eveneens uit te gaan van windzone 1.

Zijplaten

Indien panelen geheel of gedeeltelijk in de randzone worden geplaatst (afstand vanaf de dakrand die gelijk is aan 1/5 van de gebouwhoogte), dienen zijplaten te worden toegepast. Is dit montagesysteem voor Windzone 2 en 3 zonder ballastdragers? Voeg dan ballastdragers toe. Het landscape montagesysteem voor windzone 1 is altijd geschikt vanwege de daarbij berekende ballastdragers. Wij adviseren dan ook 50% meer ballast te plaatsen dan berekend in de standaard situatie.

Houd u zich altijd aan de installatievoorschriften van de fabrikant, zoals aangegeven in de installatiehandleiding!

VALKPRO+

De montagesystemen van Van der Valk Solar Systems voor platte daken zijn ontwikkeld met alle aandacht voor dak- en windbelasting en voldoen daarmee aan de hoogste veiligheidseisen. De ValkPro+ landscape montagesystemen voor platte daken blinken uit in eenvoud, degelijkheid en montagesnelheid.

Het montagesysteem zal worden geleverd met rails, voor en achtervoetjes met paneelklemmen, rubber dakdragers en achterplaten. Als optie zijn o.a. zijplaten, kabelclips en ophoogblokken verkrijgbaar.

Ballast is niet inbegrepen!

Ballastberekening is gebaseerd op postcodegebied waar wij standaard uitgaan van terreincategorie 2 en gebouw hoogte van zes meter.

VALKPRO+

De montagesystemen van Van der Valk Solar Systems voor platte daken zijn ontwikkeld met alle aandacht voor dak- en windbelasting en voldoen daarmee aan de hoogste veiligheidseisen. De ValkPro+ portrait montagesystemen voor platte daken blinken uit in eenvoud, degelijkheid en montagesnelheid.

Compleet montagesysteem

Het montagesysteem zal worden geleverd met rails, voor en achtervoetjes met paneelklemmen, rubber dakdragers en achterplaten. Als optie zijn o.a. zijplaten, kabelclips en ophoogblokken verkrijgbaar.

Ballast is niet inbegrepen. U ontvangt een ballastberekening o.b.v. een standaardsituatie bij de levering van het montagesysteem.

Standaard situatie

Er wordt uitgegaan van een standaard situatie; dit is een bebouwde omgeving, een dakhoogte van maximaal 6 meter en plaatsing in de middenzone van het dak.

Windzone 1,2 en 3

De samenstelling van de standaardpakketten ValkPro+ portrait is geschikt voor heel Nederland in een standaard situatie. Alle portrait montagepakketten tot en met 8 panelen zijn voorzien van ballastdragers, omdat de berekende hoeveelheid ballast niet op de tegeldragers kan worden geplaatst. Standaard portrait montagepakketten vanaf 9 panelen zijn niet voorzien van ballastdragers. Uitsluitend wanneer installatie van de panelen plaatsvindt in Windzone 1, d.i. Noord-Holland boven het Noordzeekanaal (postcodes 1100 t/m 1999) en de Waddeneilanden én installatie bovendien plaatsvindt buiten de standaard situatie, dienen ballastdragers te worden toegevoegd ten behoeve van de hoeveelheid ballast.

Let op; Bij portrait pakketten vanaf 9 panelen wordt de mogelijkheid tot het toevoegen van ballastdragers aangegeven voor deze situatie. Het aantal te plaatsen ballastdragers bedraagt 2 stuks voor elk paneel dat aan de voor-, achter- of buitenzijde wordt geplaatst.

Zijplaten

Indien geen sprake is van een standaardsituatie, bijvoorbeeld als panelen geheel of gedeeltelijk in de randzone worden geplaatst (afstand vanaf de dakrand die gelijk is aan 1/5 van de gebouwhoogte), of als de dakhoogte hoger is dan 6 meter, dienen zijplaten te worden toegepast. Het portrait montagesysteem tot en met 8 panelen is altijd geschikt voor zijplaten, vanwege de daarbij berekende ballastdragers. Vanaf 9 panelen dienen dan ook ballastdragers te worden toegevoegd. Wij adviseren in een niet-standaard situatie 50% meer ballast te plaatsen dan berekend in de standaard situatie.

Houd u zich altijd aan de installatievoorschriften van de fabrikant, zoals aangegeven in de installatiehandleiding!

ValkPro+ Galv roof carrier L=1500x1,5mm + coupling 87mm voor landscape opstellingen en ValkPro+ Galv roof carrier L=2300 x1,5mm + coupling 87mm voor portrait opstellingen. Dit is de standaard dakdragerlengte voor een optimale opbrengst op een plat dak.

ValkPro+ Galv roof carrier L=1300x1,5mm + coupling 87mm voor landscape opstellingen en ValkPro+ Galv roof carrier L=2000 x1,5mm + coupling 87mm voor portrait opstellingen. Gebruik van korte dakdragers verkort de rij-afstand met 30 cm t.ov de standaard dakdragers. Dit verminderd de opbrengst met ca. 3-4% t.o.v. de maximale opbrengst.

ValkPro+ RVS Hamerkopbout M8x20mm + ring en borgmoer per stuk 774221

2.5mm2 Q Cable voor 60/72 cell 1,7m portrait module pitch kabels zijn half zo zwaar als de vorige generatie Enphase kabels. Ze bevatten twee draden en daardoor geschikt voor eenfasige installaties. Ze zijn dubbel geïsoleerd en zijn gemakkelijk met elkaar op het dak te verbinden. De kabels zijn met 1,7m tussen de aansluitingen geschikt voor landscape-georiënteerde panelen, met een spanning van 600V en connectorklasse tot 250VAC.

Benodigd: 1 Q cable per paneel.

Voor einden van kabels die niet worden gebruikt is een Circuitafsluiting t.b.v. de Q-Kabel nodig. Deze versie is voor enkelfase kabels.

Het Enphase Q-relais is de overspanningsbeveiliging van de Enphase IQ micro-omvormers. In Nederland is een mechanische afsluiter verplicht voor een micro-omvormer systeem. Deze zijn beschikbaar in de vorm van een relais. Iedere IQ string moet dan ook worden voorzien van een Q-relais. Het Externe Relais voor de IQ - 1PH is geschikt voor enkelfasige PV installaties. Deze wordt in de PVBox of meterkast aangesloten aan de PV zijde. Bij de enkelfase variant wordt het stroomnet aan de bovenzijde aangesloten, de PV installatie aan de onderzijde. Zonder het Enphase Q-relais voldoet uw systeem niet aan de NEN1010 norm.

Envoy-s Standard; De Enphase Envoy-S, Standard™ communicatie gateway levert zonne-energie productiegegevens aan Enphase Enlighten™ monitoring en analyse software voor uitgebreid, extern onderhoud en beheer van het Enphase Systeem. Met meerdere voedings- en aansluitingsopties zorgt Envoy-S Standard voor de grootste flexibiliteit bij de installatie. Enphase stelt voor particulieren een account beschikbaar voor monitoring met een beperkte functionaliteit. Neem voor registratie met een uitgebreide functionaliteit contact op met WarmteBeheer.

De Envoy-S, Metered (single & multi phase) is een communicatiegateway. Dit systeem stuurt gegevens tussen de PV-installatie en Enphase over en weer. Enerzijds worden gegevens vanaf het PV systeem naar Enphase gestuurd om ze in te kunnen zien via bijvoorbeeld Enphase Enlighten. Anderzijds worden er automatisch systeem- en softwareupdates vanaf Enphase naar de micro-omvormers. Met Enphase Enlighten kunnen systeemeigenaren handig en snel belangrijke informatie inzien. De Envoy-S moet verbonden zijn met het internet om gegevens te rapporteren, hier zijn verschillende opties voor: geïntegreerde wifi, ethernet, Enphase Mobile Connect (niet meegeleverd) of PLC. De Envoy-S Metered biedt dezelfde functionaliteiten als de ook verkrijgbare Envoy-S Standard maar heeft nog een aantal extra functionaliteiten. Ten eerste is de Metered voorbereid op het aansluiten van Enphase accu (zonnepanelen batterij). Een ander groot voordeel is dat de Metered naast de opbrengst monitort ook het energieverbruik in de woning registreert. U heeft zo een totaal overzicht van het energieverbruik in uw woning. Enphase stelt voor particulieren een account beschikbaar voor monitoring met een beperkte functionaliteit. Neem voor registratie met een uitgebreide functionaliteit contact op met WarmteBeheer.
