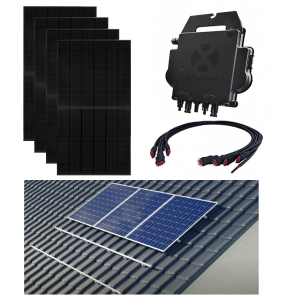

Tongwei Solar Full Black N-Type Bifacial Dual Glass 2200 Wp 5x 440 Wp 1-fase APSystems micro omvormers|schuindak opstelling|Compleet pakket

TW Solar 440Wp Full Black N-Type Bifacial Dual Glass

Het TW Solar 440Wp BF N-Type Bifacial Dual Glass 48HC 1500V NI is een bifacial all black paneel met N-type cellen en DualG-technologie dat energie opwekt aan beide zijden. Afhankelijk van het daktype kan een extra opbrengst worden gegenereerd van 5-15%. Het beschikt over een vermogen van 440W en een robuust ontwerp dat bestand is tegen extreme weersomstandigheden. Het bedrijf Tongwei Solar, ook bekend als TW-Solar is opgericht in 1988. Het bedrijf Tongwei Solar is een van de grootste kristallijn silicium zonnecellen fabrikanten ter wereld. TW Solar heeft de Tier 1 status, waarmee ze behoren tot de top 2% van zonnepaneelfabrikanten die voldoen aan de hoogste kwaliteitsnormen. TW Solar biedt 25 jaar fabrieksgarantie en een vermogensgarantie van 30 jaar. .

• Type paneel: Dual Glass N-Type
• Module efficiency: 22%
• Vermogen: 440 Wp
• Maximum vermogen 506W
• Gehard glas voor- en achterzijde 1.6 mm
• Afmeting module (LxBxH): 1762x1134x30mm
• Gewicht module: 21 kg
• Productgarantie: 25 jaar
• Vermogensgarantie: 87,4% in 30 jaar

Tongwei Solar

Tongwei Solar heeft de afgelopen jaren vooral de focus gehad op het produceren van zonnecellen en zonnepanelen voor andere merken. Sinds 2019 brengt het bedrijf zonnepanelen onder eigen naam uit. TW Solar zonnepanelen voldoen aan de hoogste internationale kwaliteits- en veiligheidsnormen, zoals TUV, UL en CE-certificeringen.

APSystems DS3 micro omvormer

Op de derde generatie APSystems DS3 micro omvormer kunnen 2 zonnepanelen worden aangesloten. Het maximale continue uitgangsvermogen per kanaal bedraagt 440W. Met 2 onafhankelijke MPPT’s, gecodeerde Zigbee-signalen, profiteren de DS3 micro omvormers van een geheel nieuwe architectuur en zijn volledig compatibel met de QS1- en YC600-micro-omvormers. Doordat elk zonnepaneel een eigen MPPT heeft word er een maximale energieopbrengst opgewekt met het PV-systeem. De APSystems DS3 Micro-omvormer biedt geïntegreerde communicatie en verbindingsfuncties door gebruik te maken van de ECU-R of de ECU-C. Hierdoor is het nog gemakkelijker om de communicatie en prestaties van het PV-systeem in te zien. De nieuwe DS3-serie kan communiceren met elektriciteitsnetten via een functie die RPC (Reactive Power Control) wordt genoemd om fotovoltaïsche stroompieken in het net beter te beheren. Met een prestatie en een efficiëntie van 97%, een unieke integratie met 20% minder componenten, zijn de APsystems DS3L & DS3 een revolutie voor residentiële en commerciële PV. Het voordeel van micro omvormers is dat één falend zonnepaneel of schaduwvorming op één of meerdere panelen niet direct de hele reeks minder doet laten presteren. Omdat omvorming direct bij individuele zonnepanelen plaatsvindt, hebben APSystems micro omvormers een veilige wisselstroomspanning. Dit omdat de spanning per module lager is dan het totaal van een gehele string. Mocht er behoefte zijn de zonnepanelen installatie uit te willen breiden is dit direct mogelijk. Wanneer de micro omvormer binnen de garantietermijn van 10 jaar defect raakt is vervanging hiervan kosteloos. Garantie is uitbreidbaar tot 20 jaar.

Apsystemstoebehoren

EenAPS micro omvormer systeem bestaat uit een aantal delen;

• * Micro-omvormers: micro-omvormers werken onafhankelijk van elkaar. U haalt daarmee het optimale rendement uit uw systeem.
• * Het ECU communicatiesysteem; via deECU staat iedere omvormer in verbinding met de monitoring software (EMA)
• * Kabels: plug&play 2,5 mm² stekkers maken de aansluiting op APSystems micro-omvormers eenvoudig en veilig.
• * Accessoires: voor de aansluiting van het systeem zijn framesteunen, verbindingsklemmen en kabelaccessoires beschikbaar.

Apsystems monitoring

De ECU is een communicatiegateway. Dit systeem stuurt gegevens tussen de PV-installatie en APsystems. Om de monitoring in te kunnen stellen heeft u een APSystems 'Installer account' nodig. WarmteBeheer kan u hiervan voorzien

ClickFit Evo pannendak

ClickFit EVO Pannendak bestaat uit een handig haak- en kliksysteem met een hoge windbestendigheid. Boren in de dakconstructie is niet nodig. Landscape (liggende panelen) en portrait (staande panelen) montage is mogelijk. Het systeem is gemaakt van hoogwaardig aluminium en zeer goed bestand tegen corrosie. Warmtebeheer voorziet het systeem standaard van zwarte einddoppen en moduleklemmen. 20 jaar fabrieksgarantie.

ClickFit Evo landscape

Deze landscape montageset bestaat uit materiaal voor een pannendak en is compleet voor panelen met een maximumlengte van 1800 mm per paneel en met een breedte kleiner dan 1135 mm. De montagepakketten worden geleverd op verticale rails, behalve wanneer het pakket bestaat uit 1 rij. In dat geval wordt het pakket geleverd op horizontale rails.

Let op; Als u bijvoorbeeld 4 rijen van 3 op horizontale rails wilt monteren, bestel dan 4 maal het pakket van 1x3 panelen!

U ontvangt

• - Zwarte moduleklemmen en montagerail eindkappen.
• - Dakhaken voor windzone II en III.

  Voldoende dakhaken dus voor heel Nederland behalve voor de provincie NH boven het Noordzeekanaal en de Waddeneilanden. Voor deze laatstgenoemde gebieden adviseren wij per paneel 0,5 extra dakhaken per paneel bij te bestellen indien de raillengte langer is dan 4 meter (meer dan 3 panelen verticaal).

• - Montagehulpen.

  Bij gebruik van de montagehulp kan het zonnepaneel aan de ClickFit montagerail worden gehangen. Dit zorgt voor aanzienlijk installatiegemak. Tijdens het aansluiten van de zonnepanelen kunnen de kabels eveneens in de montagehulp worden geklikt.

• - Montagerails en eventuele koppelstukken.

  De montagerails zijn altijd iets langer dan nodig. Deze rails zijn eenvoudig met een ijzerzaag of haakse slijper in te korten.

• - Zelftappers voor borging en vereffening.

ClickFit Evo pannendak

ClickFit EVO Pannendak bestaat uit een handig haak- en kliksysteem met een hoge windbestendigheid. Boren in de dakconstructie is niet nodig. Landscape (liggende panelen) en portrait (staande panelen) montage is mogelijk. Het systeem is gemaakt van hoogwaardig aluminium en zeer goed bestand tegen corrosie. Warmtebeheer voorziet het systeem standaard van zwarte einddoppen en moduleklemmen. 20 jaar fabrieksgarantie.

ClickFit Evo landscape

Deze landscape montageset bestaat uit materiaal voor een pannendak en is compleet voor panelen met een maximumlengte van 1800 mm per paneel en met een breedte kleiner dan 1135 mm. De montagepakketten worden geleverd op verticale rails, behalve wanneer het pakket bestaat uit 1 rij. In dat geval wordt het pakket geleverd op horizontale rails.

Let op; Als u bijvoorbeeld 4 rijen van 3 op horizontale rails wilt monteren, bestel dan 4 maal het pakket van 1x3 panelen!

U ontvangt

• - Zwarte moduleklemmen en montagerail eindkappen.
• - Dakhaken voor windzone II en III.

  Voldoende dakhaken dus voor heel Nederland behalve voor de provincie NH boven het Noordzeekanaal en de Waddeneilanden. Voor deze laatstgenoemde gebieden adviseren wij per paneel 0,5 extra dakhaken per paneel bij te bestellen indien de raillengte langer is dan 4 meter (meer dan 3 panelen verticaal).

• - Montagehulpen.

  Bij gebruik van de montagehulp kan het zonnepaneel aan de ClickFit montagerail worden gehangen. Dit zorgt voor aanzienlijk installatiegemak. Tijdens het aansluiten van de zonnepanelen kunnen de kabels eveneens in de montagehulp worden geklikt.

• - Montagerails en eventuele koppelstukken.

  De montagerails zijn altijd iets langer dan nodig. Deze rails zijn eenvoudig met een ijzerzaag of haakse slijper in te korten.

• - Zelftappers voor borging en vereffening.

ClickFit Evo pannendak

ClickFit EVO Pannendak bestaat uit een handig haak- en kliksysteem met een hoge windbestendigheid. Boren in de dakconstructie is niet nodig. Landscape (liggende panelen) en portrait (staande panelen) montage is mogelijk. Het systeem is gemaakt van hoogwaardig aluminium en zeer goed bestand tegen corrosie. WarmteBeheer voorziet het systeem standaard van zwarte eindkappen en moduleklemmen. 20 jaar fabrieksgarantie.

ClickFit Evo portrait

Deze portrait montageset bestaat uit materiaal voor een pannendak en is compleet voor panelen met een breedte kleiner dan 1135 mm. De montagepakketten worden geleverd op horizontale rails.

U ontvangt

• - Zwarte moduleklemmen en montagerail eindkappen.
• - Dakhaken voor windzone II en III.

  Voldoende dakhaken dus voor heel Nederland behalve voor de provincie NH boven het Noordzeekanaal en de Waddeneilanden (Windzone I). Voor deze laatstgenoemde gebieden adviseren wij per paneel 0,5 extra dakhaken per paneel bij te bestellen indien de raillengte langer is dan 4 meter (meer dan 3 panelen horizontaal).

• - Montagehulpen.

  Bij gebruik van de montagehulp kan het zonnepaneel aan de ClickFit montagerail worden gehangen. Dit zorgt voor aanzienlijk installatiegemak. De solarkabels kunnen bovendien eenvoudig in de montagehulp worden geklikt ten behoeve van het kabelmanagement.

• - Montagerails en eventuele koppelstukken.

  De montagerails zijn altijd iets langer dan nodig. Deze rails zijn eenvoudig met een ijzerzaag of haakse slijper in te korten.

• - Zelftappers voor borging en vereffening.

ClickFit Evo pannendak

ClickFit EVO Pannendak bestaat uit een handig haak- en kliksysteem met een hoge windbestendigheid. Boren in de dakconstructie is niet nodig. Landscape (liggende panelen) en portrait (staande panelen) montage is mogelijk. Het systeem is gemaakt van hoogwaardig aluminium en zeer goed bestand tegen corrosie. WarmteBeheer voorziet het systeem standaard van zwarte eindkappen en moduleklemmen. 20 jaar fabrieksgarantie.

ClickFit Evo portrait

Deze portrait montageset bestaat uit materiaal voor een pannendak en is compleet voor panelen met een breedte kleiner dan 1135 mm. De montagepakketten worden geleverd op horizontale rails.

U ontvangt

• - Zwarte moduleklemmen en montagerail eindkappen.
• - Dakhaken voor windzone II en III.

  Voldoende dakhaken dus voor heel Nederland behalve voor de provincie NH boven het Noordzeekanaal en de Waddeneilanden (Windzone I). Voor deze laatstgenoemde gebieden adviseren wij per paneel 0,5 extra dakhaken per paneel bij te bestellen indien de raillengte langer is dan 4 meter (meer dan 3 panelen horizontaal).

• - Montagehulpen.

  Bij gebruik van de montagehulp kan het zonnepaneel aan de ClickFit montagerail worden gehangen. Dit zorgt voor aanzienlijk installatiegemak. De solarkabels kunnen bovendien eenvoudig in de montagehulp worden geklikt ten behoeve van het kabelmanagement.

• - Montagerails en eventuele koppelstukken.

  De montagerails zijn altijd iets langer dan nodig. Deze rails zijn eenvoudig met een ijzerzaag of haakse slijper in te korten.

• - Zelftappers voor borging en vereffening.

Clickfit EVO Zelfborende schroef 6,3x32mm per stuk 1003015

APSystems 2,4 (6mm2) meter AC Bus kabel voor DS3 serie is een AC-kabel die de kruising vormt tussen de AC-connector van de AC-uitvoerzijde van de micro-omvormers en de netwerkaansluiting. Het product is CSA / TUV gecertificeerd. Drop lengte is 1,2 meter.

Benodigd: 1 Bus cable per omvormer.

De APSystems Y3 Waterafdichting einde van de AC kabel eindkap moet aan het einde van een enkelfasige trunkkabel worden gemonteerd. Hierdoor is binnendringenvan vocht niet meer mogelijk.

De APSystems Energy Communication Unit ECU is de informatie gateway voor de DS3 micro-omvormer serie. De module verzamelt de prestatie gegevens van elke afzonderlijke micro-omvormer en stuurt deze informatie naar een database, slechts verbonden met een enkele data en power kabel. Via de APsystems EMA applicatie, geeft de ECU u nauwkeurige analyses van elke micro-omvormer en elk zonnepaneel vanaf uw mobiel, tablet of computer. De gebruiksvriendelijke interface geeft u in enkele seconden toegang tot uw solar systeem. Standaard voorzien van Wifi en Zigbee.
